Модули расширения HCFA для M-серии — это функциональные блоки, предназначенные для расширения возможностей контроллеров M100, M200, M300, M500 и M500S. Благодаря модульной архитектуре система может быть адаптирована под любые задачи — от простого ввода/вывода до высокоточного измерения и управления движением. Подключение осуществляется через внутреннюю системную шину, EtherCAT или выделенный порт расширения.
|
Цифровые модули (I/O):
- Входы NPN/PNP: 16 или 32 канала.
- Выходы: релейные и транзисторные.
- Комбинированные модули: входы + выходы в одном корпусе.
- Индикация состояния каналов, защита от перегрузки.
|

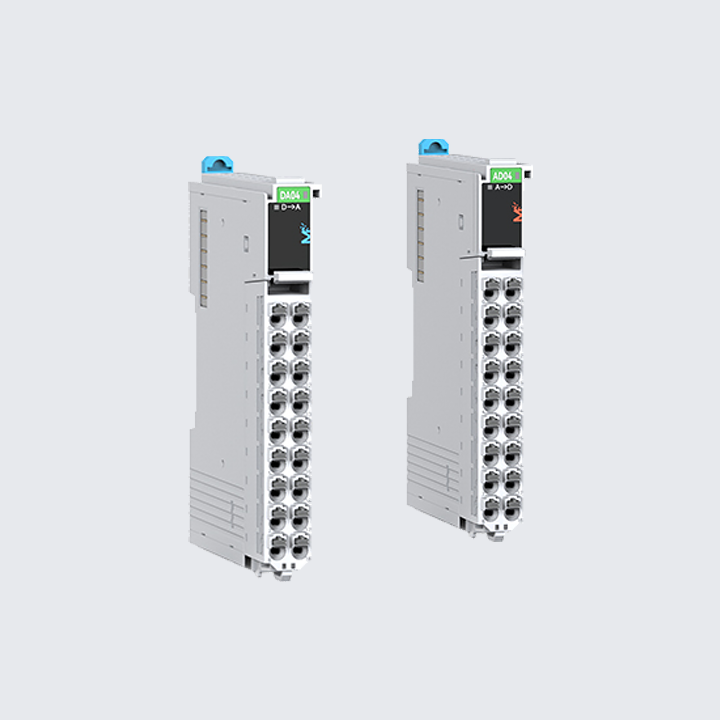

Аналоговые модули:
- Входы: 4 канала, 16-бит АЦП, ±10 В, 0–20 мА, 1–5 В.
- Выходы: 4 канала, ЦАП с точностью до 1 мс.
- Поддержка индивидуальной настройки диапазона по каждому каналу.
|
|
Модули измерения температуры:
- Поддержка термопар (K, J, E, T, N, R, B, S) и термосопротивлений (PT100, PT1000, Ni100).
- Высокая точность измерения, 24-битный АЦП.
- Шумоустойчивость и калибровка для промышленных условий.
|
Модули высокоскоростного счёта и импульсов:
- Модули для подключения энкодеров: до 200 кГц, A/B/Z-фазные сигналы.
- Поддержка импульс + направление, вверх/вниз, дифференциальные сигналы.
- Используются для задач позиционирования, счёта оборотов, перемещений.
|
|
Шаговые модули:
- Встроенные драйверы шаговых двигателей до 5А.
- Поддержка PP, PV, CSP-режимов, а также функций “Homing”.
- Возможность гибкого программирования профилей движения.
|
|
