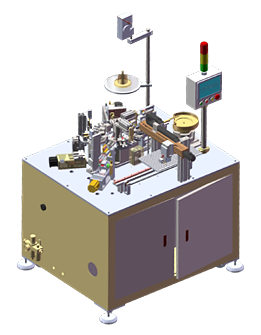

Намотка T-Core индуктивностей — это сложный технологический процесс, включающий этапы протяжки, хранения провода, полёта катушки, формирования витков, натяжения и сварки. Основные требования к такому оборудованию — высокая производительность, точность позиционирования, стабильность и простота управления. Компания HCFA предлагает комплексное решение, обеспечивающее стабильную работу системы даже при высоких нагрузках, с упором на скорость и модульность архитектуры. Система включает встроенные блоки управления цилиндрами и механизмами, сбор статистики по износу и система раннего предупреждения.

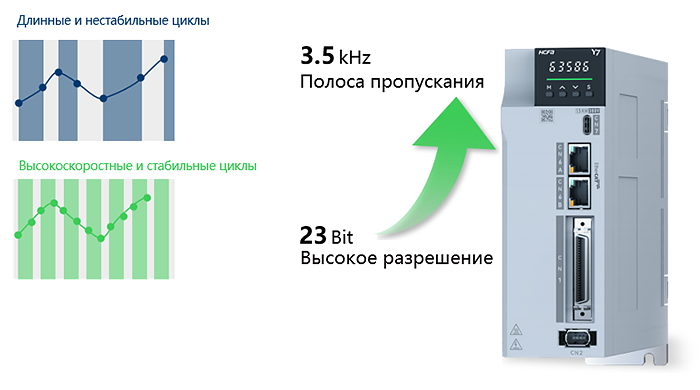

Для повышения эффективности намотки в системе используется контроллер HCQ1-1300 с поддержкой 9 осей и циклом управления 2 мс, что позволяет достичь скорости 6,5 витков всего за 1.8 секунды. В сочетании с серво усилителем Y7S, обладающим полосой частот 3,5 кГц и высоким быстродействием, достигается точное позиционирование с погрешностью не более ±0,01 мм. Такая связка обеспечивает устойчивые циклы даже при быстрой намотке, что критично при серийном производстве. Быстрый отклик серво привода и стабильная работа в условиях переменной нагрузки делают систему надёжной платформой для автоматизированной намотки с высокой степенью повторяемости.
Для упрощения сложных сценариев работы оборудование HCFA включает встроенные модули специальных функций, реализованных через готовые функциональные блоки. Машина поддерживает режимы поиска нуля, пошагового перемещения, мульти-позиционного позиционирования и межблочной синхронизации. Через модули управления цилиндрами реализуются такие функции, как выдвижение и втягивание, переключение давления, аварийные сигналы. Алгоритмы расчёта движения встроены во внутреннюю логику контроллера — оператору достаточно указать количество витков, а система сама рассчитает траекторию и загрузку механизмов. Это позволяет не только ускорить ввод в эксплуатацию, но и проводить мониторинг состояния оборудования, отслеживать износ компонентов и вовремя выполнять их замену. Всё это реализовано в рамках модульного и защищённого по безопасности дизайна, который легко масштабируется и адаптируется под требования производства.
Контроллер HCQ1-1300 и сервосистема Y7 Smart обеспечивают:
- Координацию 9 осей с циклом 2 мс
- Высокую скорость намотки (6,5 витков менее чем за 1.8 с)
- Точность позиционирования до ±0,01 мм
