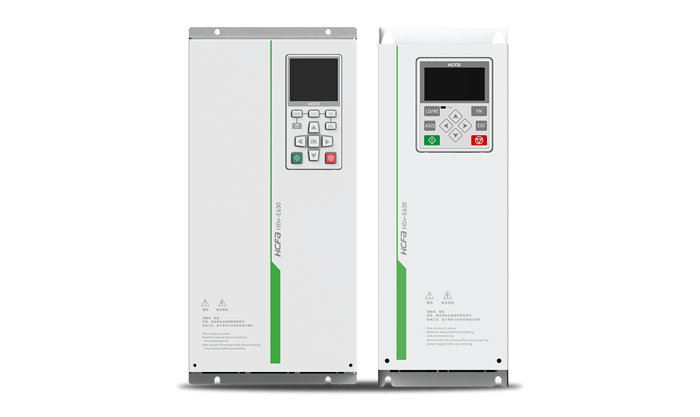

Серия преобразователей частоты HCFA E600/E610 и E630 ориентирована на построение гибких и масштабируемых систем промышленного электропривода, в которых требуется компактность, высокая плотность мощности и расширенные коммуникационные возможности. Оборудование поддерживает современные методы управления асинхронными и синхронными электродвигателями, включая работу в режиме векторного управления с датчиком обратной связи и без него.
Топология и управление
Преобразователи E600/E610 и E630 реализуют три основных режима управления двигателем: скалярное (V/F), векторное без обратной связи (SVC), а также векторное с обратной связью (FVC). Благодаря высокочастотным ШИМ-контроллерам и алгоритмам с переменной модуляцией, возможно достижение выходного тока в 200% от номинального при нулевой частоте (FVC). Таким образом, устройство обеспечивает стабильную работу при высоких пусковых нагрузках и в низкочастотных режимах. Реализовано автоматическое усиление момента, управление моментом вручную, а также адаптивная компенсация тока по температуре силовых ключей.
Точная настройка частоты осуществляется с дискретностью 0.01 Гц при цифровом управлении. Векторные алгоритмы обеспечивают диапазон регулирования скорости до 1:1000, точность стабилизации ±0.02% и возможность точного позиционирования в составе замкнутых систем.
Конструктивные особенности и охлаждение
В конструкции E600/E610 реализован узкий «книжный» корпус, допускающий плотную боковую установку, что критично при организации приводных шкафов ограниченного объема. Отдельный вентиляционный канал исключает контакт воздушного потока с чувствительными электронными компонентами, что повышает стойкость к влажности, пыли и агрессивной среде.
Модели E630 унаследовали эту концепцию, но получили ряд усовершенствований: встроенный тормозной блок (до 110 кВт), встроенный дроссель по постоянному току (от 55 кВт и выше), а также модульную конструкцию с подключаемыми коммуникационными и энкодерными платами. Вся серия спроектирована с учетом эксплуатации в тяжёлых условиях, включая установку на высоте до 1000 м, диапазон температур от –10 до +60 °C и стойкость к вибрации до 0,6g.
Интерфейсы и коммуникации

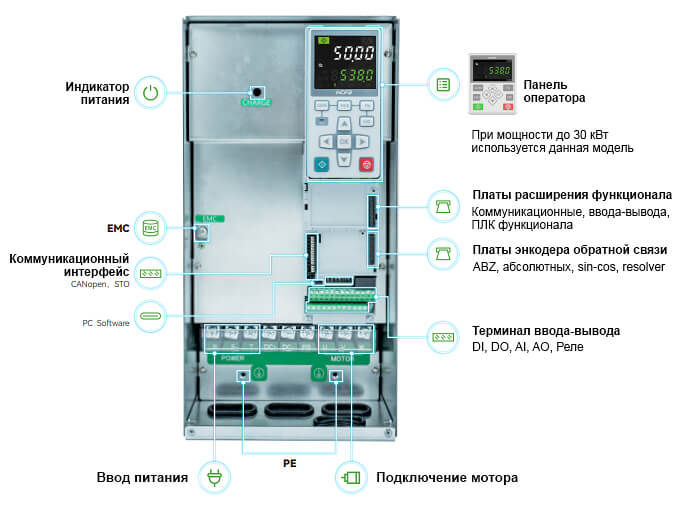

Базовые модели E600 включают протокол Modbus RTU, цифровые входы (в т.ч. один до 100 кГц), два аналоговых входа и один выход, релейный и открытый коллекторный выходы. Модели E610 дополнительно поддерживают CANopen, опционально оснащаются STO-интерфейсом. Интерфейс подключения внешней панели доступен через CN8, поддерживаются LED- и LCD-клавиатуры с возможностью снятия и удалённого монтажа.
В серии E630 реализована расширенная коммуникационная архитектура: поддерживаются EtherCAT, Profinet, EtherNet/IP, Modbus TCP, CANopen и другие протоколы, включая горячую замену и подключение к удалённым терминалам. Предусмотрены порты для подключения энкодеров (ABZ, абсолютных, sin-cos, resolver), а также до трёх аналоговых входов (0–10 В/4–20 мА) и до 6 цифровых входов. Модуль управления поддерживает работу с периферией через расширенные PG-, IO- и PLC-карты.
Дополнительно реализована функция удалённого I/O — передача дискретных и аналоговых сигналов в управляющий контроллер через протокол верхнего уровня. Имеется возможность подключения беспроводного адаптера и организации удалённого мониторинга состояния VFD через интернет-сервисы.
Энергосбережение и интеллектуальные функции
Для снижения потребления энергии в E630 реализованы алгоритмы управления, ориентированные на синхронные двигатели с высокой эффективностью. Поддерживается режим активного снижения потерь в слабом магнитном поле, функция предварительного нагрева двигателя (для запуска в условиях пониженных температур), а также возможность компенсации вибраций за счёт программных адаптивных фильтров.
Оба семейства преобразователей — E600/E610 и E630— включают встроенные ПИД-регуляторы с двумя независимыми наборами параметров, Jog-режимом, торможения постоянным током и аварийного останова. Для точной диагностики в серии E630 доступна регистрация аварийных событий с привязкой ко времени, запись на SD-карту и передача данных на внешний компьютер по USB Type-C.
Преобразователи частоты HCFA серий E600/E610 и E630 представляют собой современные инструменты для реализации широкого спектра задач промышленного электропривода. Приборы обеспечивают высокую точность управления, энергоэффективность, гибкость настройки и совместимость с современными промышленными сетями.
